Ce que vous apprendrez :
Noyau technologique : La mécanique structurelle des écrans LED transparents.
Physique optique : comment la transmission lumineuse élevée s'équilibre avec la luminosité visuelle.
Comparaisons matérielles : différences techniques entre les écrans en verre et les murs vidéo conventionnels.
Métriques d'ingénierie : paramètres de performances clés, notamment le pas des pixels et les taux de transparence.
Intégration architecturale : méthodes de montage et options de stratification structurelle.
Applications commerciales : déploiements à fort impact dans les commerces de détail et les entreprises.
Cadre de sélection : directives d'ingénierie pour la densité des pixels et la gestion thermique.
Un écran LED en verre monte des réseaux SMD ou micro-LED sur des persiennes en aluminium ultra-minces ou des films conducteurs transparents. Cette séparation physique permet à la lumière ambiante et à l’éclairage intérieur de passer avec une projection d’ombre minimale.
Vu de loin, l’œil humain fusionne la lumière émise en une image couleur homogène. Au repos, la structure sous-jacente reste discrète. Les modules en verre rigide offrent une protection environnementale robuste, tandis que les films transparents flexibles s"appliquent directement aux fenêtres intérieures en verre existantes.
Substrat structurel : composé de verre trempé ou d'un film PET optique pour assurer la rigidité mécanique et la clarté optique.
Couche de circuit conducteur : utilise des traces ITO ou PCB en cuivre pour fournir de l'énergie électrique et des données vidéo.
Réseau électroluminescent : comporte des puces SMD à haute luminosité générant une lumière RVB pour une visibilité à la lumière du jour.
Système de pilote intégré : utilise des circuits intégrés de pilote PWM pour contrôler la sortie actuelle et les taux de rafraîchissement.
Pour les espaces de présentation internes d'entreprise nécessitant un contrôle complet du contraste, les ingénieurs déploient un écran d'affichage LED couleur intérieur pour les salles de conférence . Les vitrines vitrées, à l’inverse, sont dédiées aux façades extérieures vitrées où le passage de la lumière du jour est obligatoire.
Les alimentations et les contrôleurs sont logés dans les canaux du cadre périphérique plutôt que derrière la matrice de pixels, maintenant ainsi un passage uniforme de la lumière.
La transparence repose sur la fréquence spatiale et les rapports d"ouverture. Le pourcentage de transparence est calculé en divisant la surface non opaque par la surface totale et en multipliant par cent. L"augmentation du pas des pixels augmente la transparence tout en réduisant la densité des pixels.
Le verre flotté à faible teneur en fer et les revêtements antireflet éliminent la distorsion des couleurs. Les diodes évaluées jusqu"à 6 500 nits surmontent l"éblouissement intense de la lumière du jour.
Fine Pitch (P2.8 à P3.9) : offre une transparence de 50 % à 60 %, une distance de visualisation optimale de 3 à 5 mètres et une luminosité maximale allant de 1 500 à 3 500 nits.
Pas standard (P7,8 à P10,4) : offre une transparence de 75 % à 82 %, une distance de visualisation optimale de 8 à 12 mètres et une luminosité maximale allant de 4 500 à 6 500 nits.
L"encapsulation à grand angle de vision garantit la cohérence de l"image pour les piétons hors axe. Les persiennes optiques directionnelles empêchent les fuites de lumière à l’intérieur du bâtiment.
Principes de fonctionnement : le rendu du contenu sur des arrière-plans véritablement noirs rend les pixels sombres inactifs, maximisant ainsi la transparence et réduisant la consommation d'énergie.
Les murs vidéo standards utilisent des enceintes solides qui bloquent complètement la lumière du jour et ajoutent un poids substantiel. Les écrans LED en verre remplacent les dos solides par des profilés à cadre ouvert, réduisant ainsi le poids structurel de 40 kg à moins de 15 kg par mètre carré.
Les écrans transparents exploitent la convection à l"air libre pour le refroidissement, éliminant ainsi les ventilateurs actifs et réduisant la consommation d"énergie globale.
Opacité structurelle : les systèmes LED en verre maintiennent une transparence de 15 à 50 %, alors que les murs vidéo solides traditionnels sont 100 % opaques.
Poids structurel : les modules en verre pèsent de 8 à 15 kg par mètre carré, contre 35 à 45 kg par mètre carré pour les écrans solides.
Perméabilité naturelle à la lumière : les écrans en verre offrent un excellent passage de la lumière, tandis que les murs vidéo solides n'en offrent aucun.
Gestion thermique : les écrans transparents reposent sur une convection naturelle passive, tandis que les murs solides nécessitent des ventilateurs de refroidissement actifs ou des systèmes CVC.

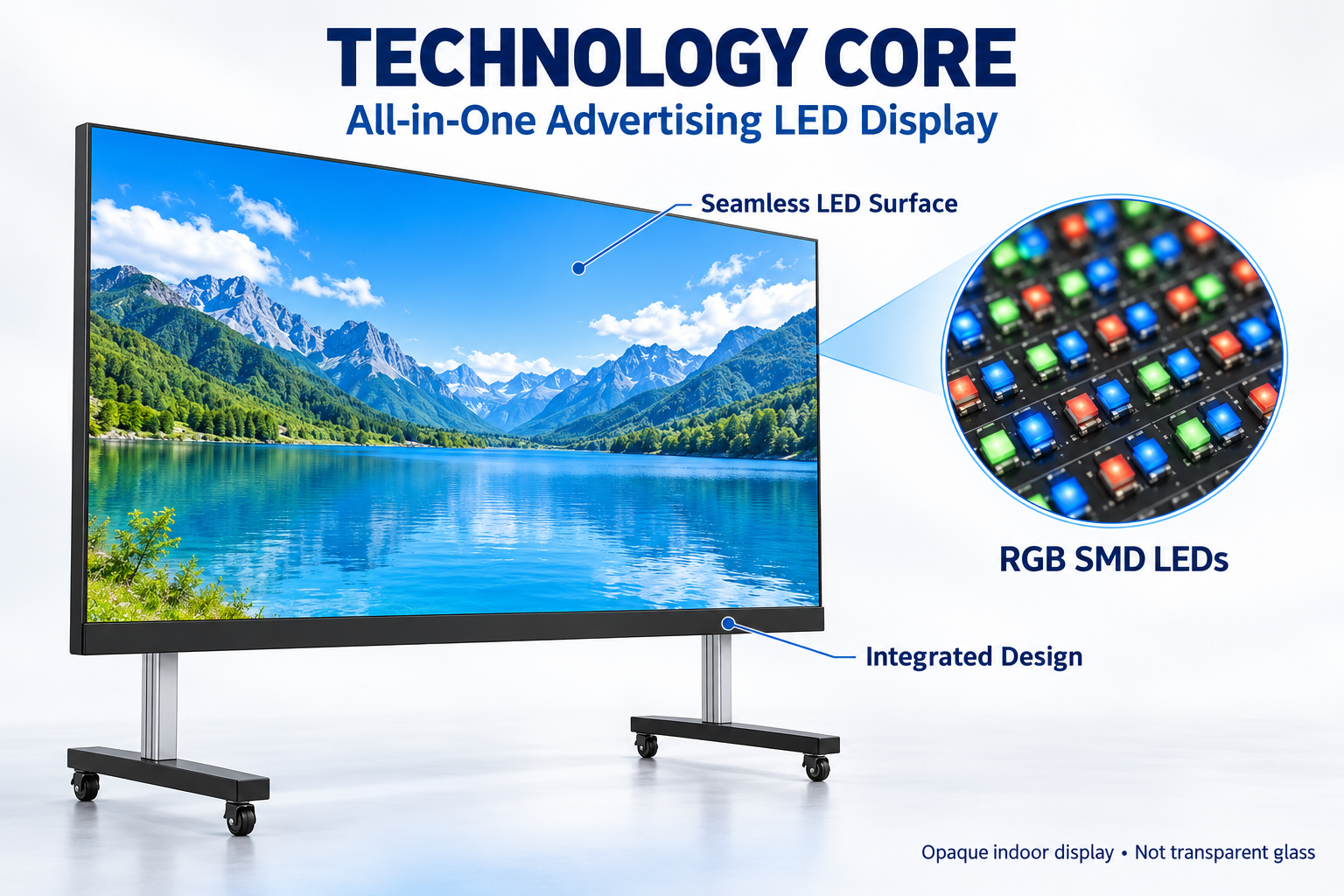

Les projets nécessitant une intégration commerciale dense utilisent souvent un écran LED publicitaire tout-en-un pour les sols intérieurs, réservant des écrans en verre pour les fenêtres périmétriques.
Les paramètres de base incluent des taux de rafraîchissement élevés, une profondeur d’échelle de gris et une distribution de puissance à cathode commune. L"architecture à cathode commune alimente indépendamment les puces RVB, réduisant ainsi la génération de chaleur jusqu"à 30 %.
Taux de rafraîchissement : fonctionne entre 3 840 Hz et 7 680 Hz, vérifié via un test d'oscilloscope et de caméra haute vitesse.
Profondeur des niveaux de gris : offre une profondeur de couleur de traitement de 14 bits à 16 bits pour des dégradés de tons fluides.
Indice de pénétration : varie de IP30 pour les modèles intérieurs à IP65 pour les applications de façade extérieure selon les normes CEI 60529.
Les chemins de données redondants garantissent un fonctionnement continu en cas de panne d"une ligne de signal principale. Les couches intermédiaires PVB et EVA lient les feuilles de circuits entre les couches de verre de protection.
Les modules d"affichage en verre se montent derrière des façades intérieures en verre ou des murs-rideaux. La suspension aérienne par câble et le serrage vertical des meneaux sont les principales méthodes d"installation.
Suspension aérienne par câble : idéale pour les vitrines et les atriums, suspendant les modules directement à la dalle de plafond avec un profil structurel ultra-bas.
Serrage vertical des meneaux : appliqué aux murs-rideaux en verre commerciaux, transférant les charges structurelles directement aux meneaux en verre existants.
Les fentes de dilatation thermique évitent les contraintes mécaniques lors du mouvement du bâtiment. Tous les composants sont conformes aux normes strictes en matière d"ignifugation.
Les écrans transparents convertissent les surfaces en verre en écrans multimédias sans obstruer la vue ou la lumière.
Vente au détail de luxe : déployé dans les vitrines des magasins phares nécessitant une densité de pixels et des détails élevés.
Salles d'exposition automobile : intégrées dans du verre architectural panoramique nécessitant une luminosité élevée et une suppression de l'éblouissement.
Siège social d'entreprise : utilisé dans les atriums et les cloisons vitrées des halls d'entrée en privilégiant une transparence élevée.
Les opérateurs combinent fréquemment des moustiquaires transparentes avec un écran LED publicitaire tout-en-un pour équilibrer la vidéo périmétrique avec les médias intérieurs du point de vente.
La gestion thermique repose sur la convection naturelle de l"air avec un entrefer de 15 à 30 cm entre la vitre et la moustiquaire. Les matrices LED en fil d"or et les puces de pilote PWM prolongent la durée de vie opérationnelle au-delà de 100 000 heures.
Isolation de l'alimentation : débranchez l'alimentation secteur principale avant l'entretien.
Vérification structurelle : Inspectez les pinces de montage et les cordons de sécurité.
Extraction du module : relâchez les loquets à verrouillage rapide sur la bande cible.
Remplacement des composants : remplacez une barre LED pré-calibrée depuis l'intérieur.
